説明

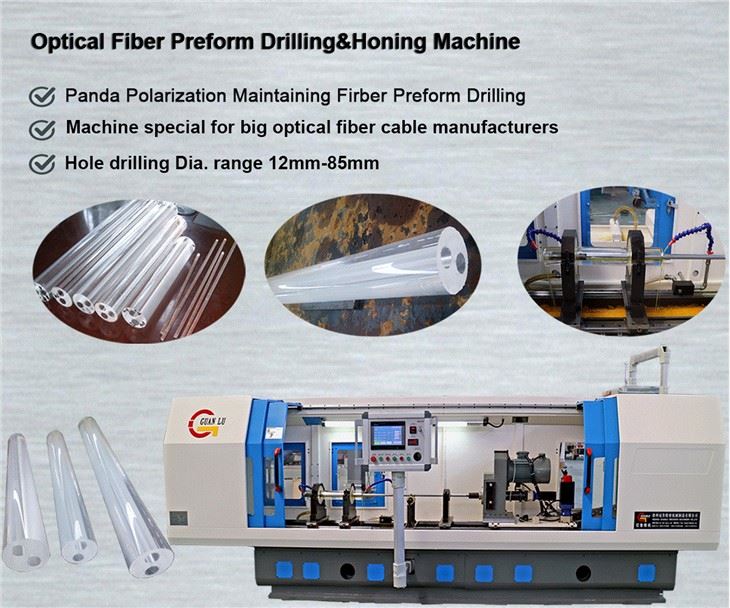

石英ガラスの穴あけ機
この工作機械は、光ファイバーおよび光ケーブル製造業界で使用されています。 特定の大きさの高純度の石英ガラスロッドに特定の大きさの深穴（一般にパンダアイとして知られている）を特定の位置に従って穿孔する。 この穴は、粗さ、平行度および真直度の要求が高い。
機械構成：
●機械本体
●ドリルボックス
●ドリルロッド防振ラック（2セット）
●ドリルパイプガイド
●Z軸送りシステム
●X軸移動システム
●Tスロットテーブル
●ワーク位置決めクランプ部
●切削油冷却システム
●電気システム
●空気圧制御システム
●機械保護
●潤滑システム
製品パラメータ：
技術仕様 | パラメータ | 技術仕様 | パラメータ |
穴あけ穴の直径範囲 | Ø10-Ø20mm | X軸送りモータ出力 | 1.5KW |
マックス 穴あけ穴の長さ | 1050mm | ドリルボックスの動力 | 3.5KW |
レールの上端からスピンドルの中心までの高さ | 175mm | 冷却ポンプモータ動力 | 4KW |
X軸移動 | 100mm | マシンパワー | 15KW |
ドリルボックススピンドル速度（無段階） | 4000〜120000r /分 | 制御システム | KND100Ti |
送り速度範囲（無段階） | 0〜500mm /分 | クーラントの最大カット 圧力（調整可能） | 1.5Mpa |
早送り | 2000mm /分 | クーラント流の切断 | 1.5m³/ h |
Z軸送りモータトルク | 6.36Nm | 切削液のろ過精度 | 20um |
Z軸フィードモータ動力 | 20KW | マシンサイズ | 3710x2700x1700mm |
X軸送りモータトルク | 7.5Nm | 機械重量 | 6000kg |
